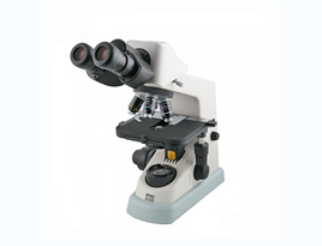

尼康顯微鏡是集光機電一體化的測量設備，由直角坐標測量系統、光學系統和被瞄準裝置、角度測量裝置構成。坐標測量系統由縱向、橫向標準量和可移動的工作臺構成。
　　被測工件的輪廓經光學系統投影放大成像后，由瞄準裝置瞄準被測輪廓的某一幾何要素，從標準量細分裝置上讀出縱橫兩個方向的坐標值，然后移動工作臺及安裝在其上的被測工件，瞄準被測輪廓的另一幾何要素并讀出其坐標值，則被測輪廓上這兩個要素之間的距離即為工件長度。被測輪廓上某兩要素間的數值由瞄準裝置和角度測量裝置讀出。
　　尼康顯微鏡照明燈的重要性是無可厚非的，但有時會出現點小意外，好比說接通電源照明燈不亮，時亮?xí)r暗等，讓人著實著急...
　　1、接通電源照明燈不亮
　　原因：(1)變壓器內部接線脫焊或燒壞。
　　(2)小電珠或照明組件燒壞。
　　檢修辦法：
　　(1)用電流表電壓10V檔，測量小變壓器上的插頭是否有電壓，如無電壓，說明小變壓器內中接線脫焊或燒壞，可拆開底板，取出變壓器重焊或調換變壓器。
　　(2)如有電壓，小燈泡仍不亮，用電表R×100檔，測量照明燈組上的插頭，應直通，不通說明燈泡燒壞拉，旋下照明組的帽罩，拉出燈泡座，調換燈泡。
　　(3)對2002年7月以后生產的分光計，其照明燈組已換成高亮度的照明組件，同(2)步驟檢測。如已燒壞，旋下照明燈組帽罩，拉出報廢的照明組件換上新的。調換時，焊下照明組件的座板反面的連線，并將此連線焊至新的照明組件上即可。
　　2、照明燈時亮?xí)r暗
　　原因：1電刷接觸不良或觸頭組的彈簧失靈。
　　檢修方法：
　　因?yàn)殡娝⒃诘鬃闹行?，觸頭組在轉座的下面，所以排除此故障比較困難，必須小心操作?？上刃鲚d物臺限位螺釘、載物臺向上拉出，旋出止動螺釘和二微管套管立柱和底座相接處細刻線做好記號，旋松螺釘(不用旋出)，然后依次拆下檔圈，修整墊片，制動架二，游標盤，度盤體，zui后拿出轉座，觸頭組在轉座下面，檢查二觸頭是否有彈性，如無彈性應更換彈簧，彈簧可用0.4的琴鋼絲自繞。如導環組兩銅圈發現有氧化物會使導電不良，可用細砂皮砂光。拆下的另件應用汽油清洗干凈，烘干。
　　轉座的平布和孔內，度盤體和游標盤的平面，制動架二的平面和孔內均涂7101油脂，度盤體，游標盤孔內和中心軸均涂特5儀表油，依次安裝，轉動手感舒適，一般不會影響其測量精度。
