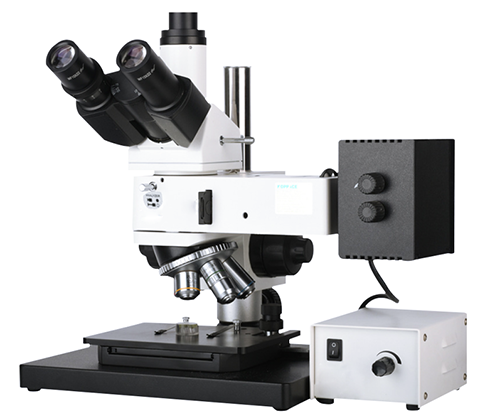

簡要描述：奧林巴斯工業顯微鏡VHM-500適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察,?? DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
更新時間：2024-04-19產品型號：VHM-500奧林巴斯工業顯微鏡VHM-500適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察, DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
性能特點：
1. 采用優良的無限遠光學系統，可提供好的光學性能。
2. 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
3. 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
4. 機械式移動載物平臺，適合于顯微觀察或多試樣快速檢測。
5. 模塊化的功能設計，可以方便升級系統，實現暗場觀察等功能。
應用領域：
適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
可實現多種觀察方式：

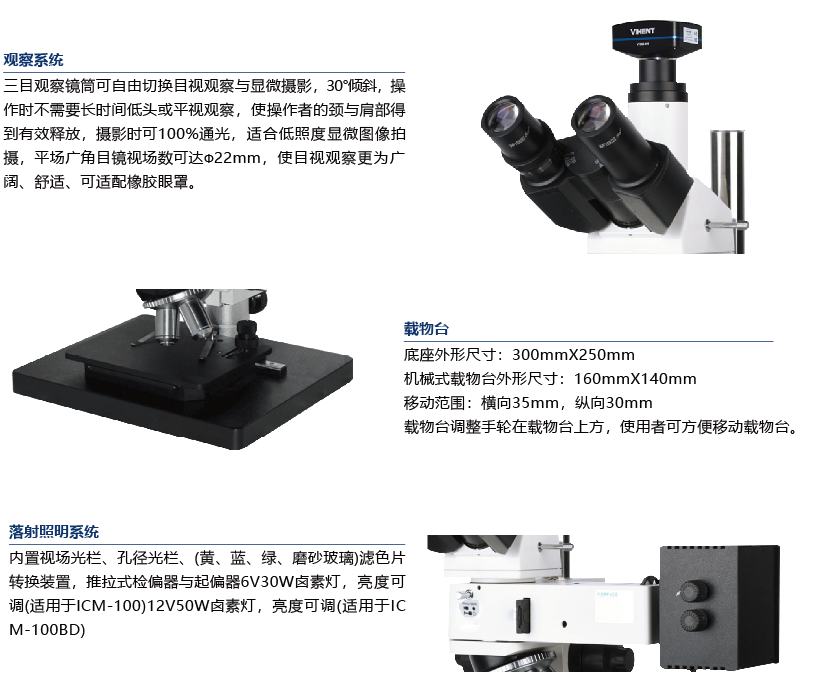

產品結構：
標準配置：
| 型號 | ICM-100DIC |
| 目鏡 | 大視野無色差SWF10X(視場數Φ22mm) |
| 物鏡 | LMPlan5X/0.12 DIC工作距離：15mm |
| LMPlan10X/0.3 DIC 工作距離：10.5mm | |
| LMPlan 20X/0.4 DIC 工作距離：4.47 mm | |
| 無限遠平場消色差物鏡 PL L50X/0.70 工作距離：3.68mm | |
| 目鏡筒 | 30?傾斜,瞳距調節范圍53~75mm. |
| 調焦機構 | 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2.0μm |
| 轉換器 | 五孔(內向式滾珠內定位) |
| 工作臺 | 機械式工作臺，外形尺寸：185mmX140mm，移動范圍：橫向:35mm，縱向:30mm |
| 照明系統 | 12V50W鹵素?zé)?，亮度可調 |
| 內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | |
| DIC插板 | 適用于 LMPlan5X/LMPlan10X/LMPlan20 DIC物鏡 |
